Explosionsgeschützte Entfernungsmesser und Sensoren für präzise Distanzmessungen

Die explosionsgeschützten Entfernungsmesser und Laserdistanzsensoren der Produktfamilien LDx, LTG, TDD und TMx – millimeter- und mikrometergenaue Messungen für die Ex-Zonen 0, 1, 2, 20, 21, 22

Laserdistanzsensoren

LDx

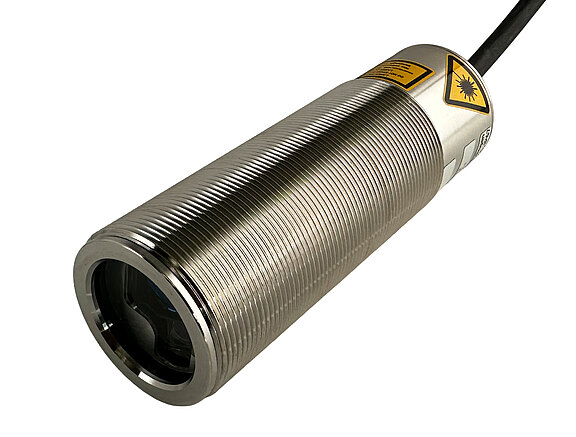

Laserdistanzsensoren (LDx)
  • Exakte, präzise und millimetergenaue Messung mittels Lichtlaufzeitmessung
  • Reichweiten bis zu 30000 mm mit Auflösung von 1 mm
  • Geeignet für matte, glänzende und farblich unterschiedliche – auch schwarze – Objekte
  • Explosionsgeschütztes, robustes Edelstahlgehäuse M42 in druckfester Kapselung Ex „d“
  • Zugelassen für die Ex Zonen 1, 2, 21, 22 (Gas- und Staub Ex)
  • Optische Leistungsbegrenzung – Sensoren dürfen in Zone 0 und 20 strahlen
  • Neu! Geräte mit Frontscheibenheizung und wählbarer Lasertaktung
  • Schutzart IP67

Lasertriangulationssensoren

LTG

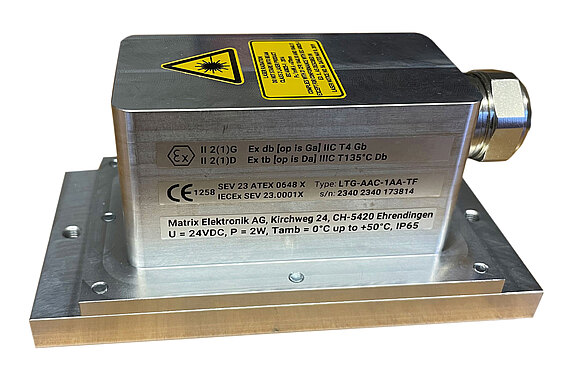

Lasertriangulationssensor (LTG)
  • Abstandsmessungen mit einer Reproduzierbarkeit von < 10 μm
  • Messbereich 100 mm > 50 mm < 150 mm
  • Leichtes Ausrichten durch sichtbares Laserlicht
  • Stabile Messwerte unabhängig von Farbe und Helligkeit des Messobjektes
  • Messrate bis 2 kHz
  • Analoges Ausgangssignal 4 – 20 mA, Datenschnittstelle RS 422
  • Explosionsgeschütztes, robustes Metallgehäuse in druckfester Ex „d“ Kapselung
  • Zugelassen für die Ex Zonen 1, 2, 21, 22 (Gas und Staub Ex)
  • Optische Leistungsbegrenzung – Sensoren dürfen in Zone 0 und 20 strahlen
  • Schutzart IP65

Infrarotdistanzsensoren

TDD
Infrarotdistanzsensoren (TDD)
  • Präzise und zentimetergenaue Laufzeitmessung (nach dem Time-of-Flight Prinzip)
  • Infrarotlicht 860nm mit einem Messbereich von 100 mm bis 1000 mm
  • Arbeitet unabhängig vom Reflexionsgrad des Messobjektes
  • Explosionsgeschütztes, robustes und kompaktes M30 Metallgehäuse in druckfester Kapselung Ex„d“
  • Zugelassen für den Betrieb in den Ex Zonen 1, 2, 21, 22 (Gas und Staub Ex)
  • Optische Leistungsbegrenzung – Sensoren dürfen in Zone 0 und 20 strahlen
  • Ausführungen mit Schaltfunktion und analogem
  • Ausgang 4-20 mA
  • Schutzart IP 67

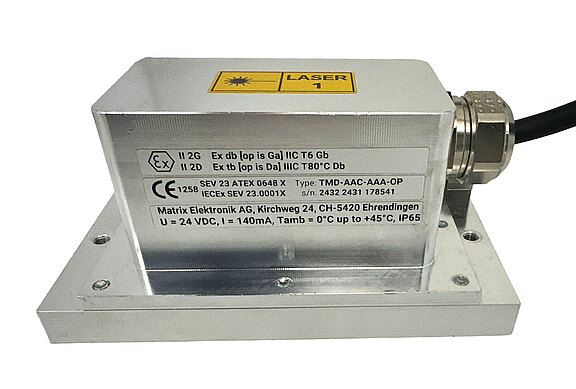

Matrix-Distanzsensoren

TMx
  • Abstandsmessung durch direkte Lichtlaufzeitmessung (direct Time-of-Flight)
  • direkt einsetzbar in Ex Zonen 1, 2, 21, 22; darf in Ex Zonen 0 und 20 hineinstrahlen
  • Entfernungsmessung typisch bis 2 m, bei geeigneter Zielfläche bis zu 4 m
  • Öffnungswinkel einstellbar
  • Messwertausgebe über RS-485-Schnittstelle und konfigurierbarer Stromschnittstelle 4–20 mA
  • Schaltausgang schaltet bei Über-/Unterschreitung einer frei konfigurierbaren Entfernung
  • Laserklasse 1
  • Infrarotlicht
  • Explosionsgeschütztes Gehäuse aus Aluminium
  • Schutzart IP65
  • einfache Konfiguration über Menüsystem (RS-485) oder aus einer Steuerung (SPS) heraus
